Soudure

L’activité soudure englobe les activités suivantes:
- Rechargement par soudure (sur engrenages et bandages)
- Remplacement de cerces et calage bandages
- Reprise de fissures sur virole et fond de broyeur

Rechargement par soudure

NOVEXA propose ses compétences dans les cas nécessaires de rechargements suivants :

  • Fissure en pied de dent sur engrenages
  • Rupture de dent sur engrenages et ce quelque soit la dureté jusqu’à 60 HRc

Méthodologie : préchauffage 150°C maxi, ressuage régulier, baguette Inconel PERMA, préchauffage si Arcair. Réusinage des dents selon procédure NOVEXA, précision 0,1 mm

  • Rupture ou fissures sur les bandages et galets
  • Tous types de fissures ou casses sur jonctions de couronne, flanc de galet, jantes, divers.
  • Reprise des fissures sur viroles et fond de broyeurs

Il n’y a aucune fatalité dans les engrenages. Une ou plusieurs dents cassées peuvent être réparées durablement.

Situation: Une dent cassée sur une
couronne de four


- denture hélicoïdale
- module 30
- largeur 600 mm
- fissuration dans la jante imposant
un démontage pour réparation

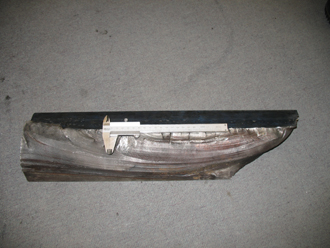

Aspect de la dent cassée:

Le morceau représente 85%
de la largeur totale.

Ceci peut provenir d'un montage/serrage
à la jonction.
Les dentures hélicoïdales sont très
sensibles aux contraintes
d'engrènement en extrémités.

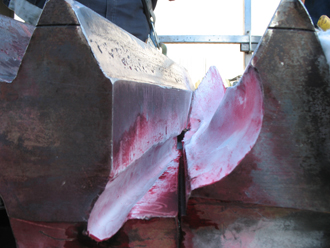

Aspect de la rupture:

Une fissure a été décelée sur le flanc
opposé. Avant toute opération,
un enlèvement de matière par
procédé ARC AIR est nécessaire pour
nettoyer la zone et s'assurer, après
contrôle, qu'aucune fissure n'apparaisse.
Rechargement par cordon de soudure.

NOVEXA définit le type de baguette, .
utilise au moins 1 soudeur NOVEXA.
dans chaque équipe (l'autre peut être un
soudeur local).

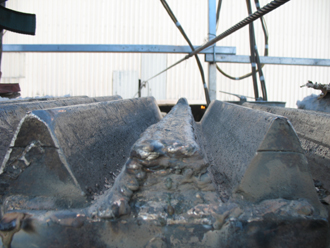

Dent en cours de création.

Les rechargements doivent être réguliers;
le préchauffage doit être permanent à
130 / 150 °C.

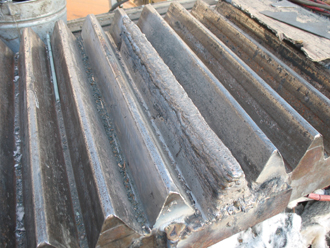

La dent est totalement reconstruite
et prête à être usinée.

La cote de taillage doit être réglée
de façon à obtenir:

- une portée centrée sur 80% de la dent
- un profil et pas à moins de 0,07 mm

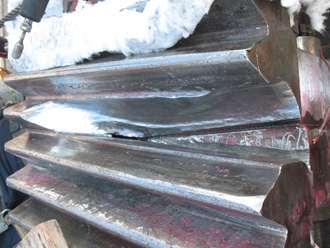

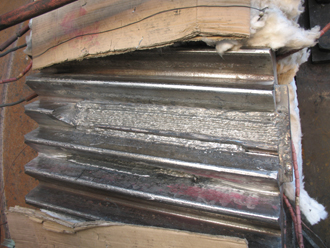

Phase de préchauffage et taillage
de la dent rechargée.

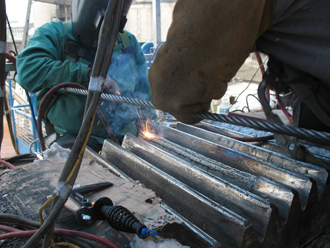

Opération de soudure.

Nos opérateurs respectent
scrupuleusement les procédures
définies.
Durant toute l'opération, les procédures
de sécurité sont toujours respectées.
Une réunion sécurité est faite par
le responsable Novexa au début
de chaque poste.

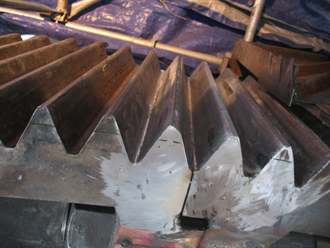

Aspect de l'engrenage juste
après réinstallation.

Les cotes, les flancs actifs et rétro
ont été réusinés sur site.

Remplacement de cerces et soudures de cales

Nos équipes sont formées pour la remise en état complète sur les tubes tournants:

  • Pose de baguettes basique, acier, inox, inconel
  • Utilisation de procédés baguette ou semi-automatiques
  • Fourniture des cerces, butées, cales
  • Prise de jeu et déformation géométrique.

Reprise des fissures sur virole et faux rond de broyeur

Nos références sont nombreuses pour les reprises sur viroles et fond de broyeur. Les procédures appliquées sont très strictes pour limiter voire éviter les déformations géométriques.
Nous pouvons organiser nos ressources pour un travail en 3 x 8 ou 2 x 10 afin de réduire les temps d’intervention.
