Grattage paliers

NOVEXA a développé une technique de grattage sur site rapide et efficace avec équipements portatifs. Alors qu’une intervention de grattage de palier porteur est réalisée en 3 jours par les techniques usuelles à la main,
NOVEXA peut vous rendre cette prestation en 4 à 5 heures
.

Nous proposons nos services sur les grattages de paliers:

  • Porteurs de broyeur
  • Pignon (palier fixe et palier mobile)
  • De galets de four
  • Enfin tous les coussinets type bronze, régule et divers

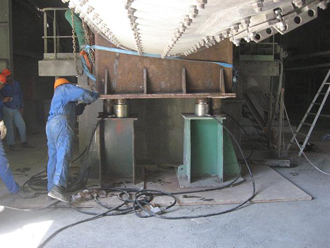

Préparation et mise en place du berceau.

Décartérisation du palier et soulèvement
de l'ensemble grâce à 2 vérins
hydrauliques.

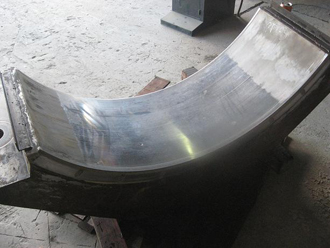

Une mesure préalable a été faite palier
en place. Une
vérification de la surface portante et
de l'état est nécessaire (contrôle de
portée au bleu).

-> Surface portante maxi : 1/5 du
périmètre du palier

-> Avant usinage la portée observée
représente plus des 3/5 du périmètre
du palier.

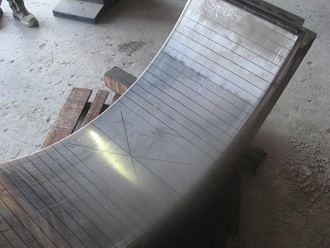

Le découpage est réalisé pour
préparation à l'usinage.

Surface portante : 1/5

Dépouilles à l'entrée : 2/1000 mm
Valeur de dépouille jusqu'à
0,1 mm à 500 mm

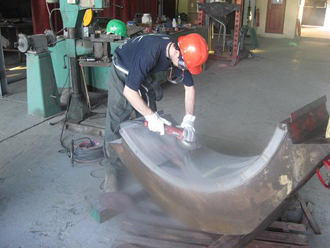

Opération d'usinage en cours à l'aide
de machines équipées de disques
spéciaux.

Travail en atelier.
La réalisation d'usinage sur site par
Novexa présente l'avantage d'un
usinage de palier en 5 heures maximum.


Un grattage à la main exige environ
40 heures.

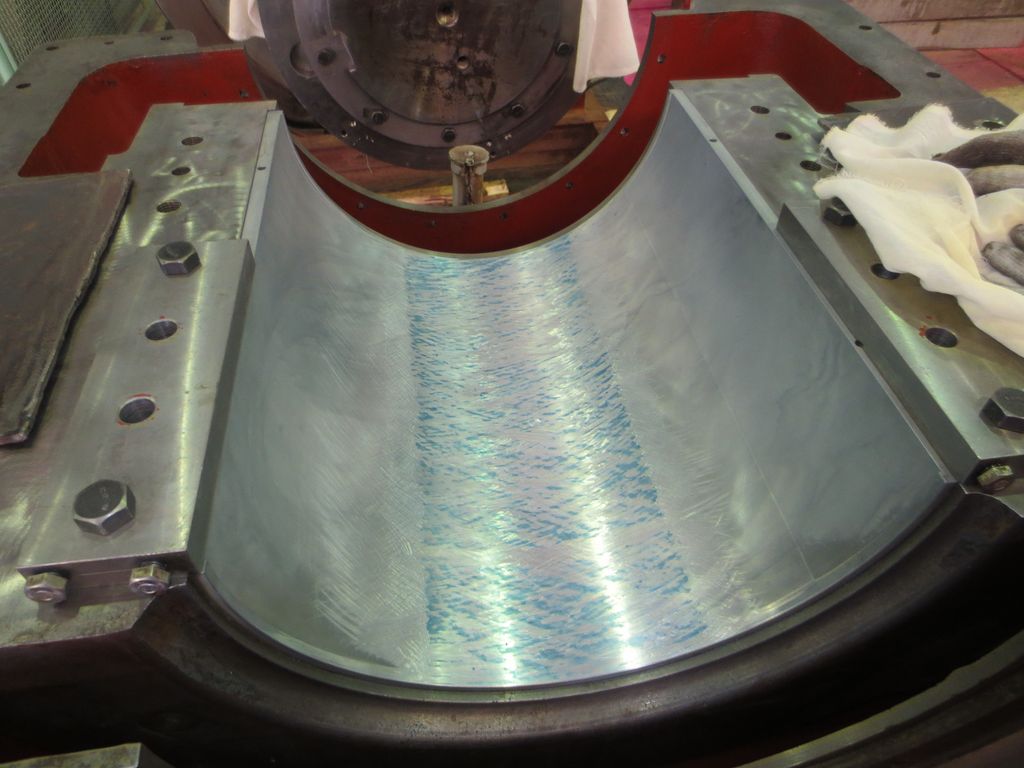

La photo utilisée provient d'un autre
chantier sur palier de four.

Ceci montre le contrôle au bleu
effectué après grattage.

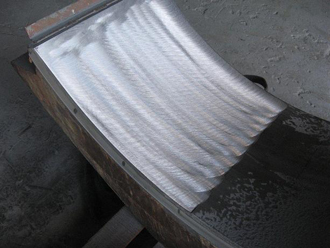

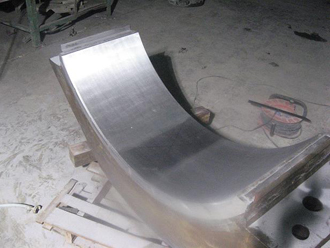

Travail terminé.
Aucune facette n'est à déplorer.

Un contrôle de portée au bleu et une
vérification des dépouilles seront
réalisés ensuite par Novexa.
A titre d'information et dans le cas où
les dépouilles ne sont pas suffisantes,
le risque d'échauffement du palier
est bien réel.

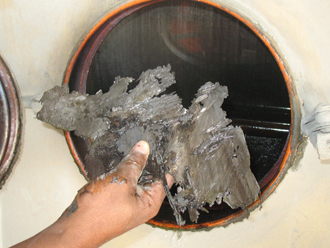

Le palier peut fondre rapidement
(au-delà de 120°C) et gripper sur l'arbre.

Le temps d'arrêt est alors très long.
Nos dépouilles d’entrée et sortie respectent les règles en vigueur dans l’industrie:
  • Dépouille de 2/1000 mm au diamètre (entrée et sortie)
  • Contrôle de portée au bleu (1/7 sur galets de four, 1/5 sur paliers broyeur)
  • Les dépouilles dépendent de la position du pignon (releveur ou rabatteur)

Nous encadrons les prestations de mesure de niveau (voire théodolite si mesures d’axes), soulèvement de broyeur démontage et remontage des paliers, vérification de l’état des rouleaux de dilatation sur palier libre et des sondes de température et enfin conseils sur le circuit de lubrification.

NOVEXA peut fournir le berceau et les cales appropriées à une remise à niveau d’un tube tournant.

Enfin, nous proposons dans le cadre du programme de formation un transfert de compétence sur le grattage et les dépouilles pour cette activité très technique.
