Vicat Sococim – Sénégal

Un niveau vibratoire à 50mm/s, 1 an après retournement couronne.

Notre client, un cimentier dont l’usine est basée au Sénégal a retourné sa couronne de broyeur ciment en 2014.
Un constructeur a participé au montage, réglage et contrôle. Un an plus tard et suite à un niveau d’usure excessif ( 1mm/ an sur les pignons ), la vibration a atteint un niveau dangereux, avec une apparition de fissures dans les massifs.
Ce cimentier a retenu la solution de reprofilage sur site Novexa avec un engagement de vibration à moins de 10mm/s.

Les pignons ont été reprofilés sur place. Les paliers ont été contrôlés et les alignements également Usure d'un des 2 pignons avant reprofilage. Valeur d'usure 1,8mm. Interférence et vibrations Après reprofilage, les 2 pignons ont été rendus avec une tolérance à 0,06mm. Le reprofilage couronne a permis de réduire la vibration de 45mm par seconde à moins de 8mm Vue générale après usinage avec un gabarit de contrôle La planéité est contrôlée, comme le pas et le profil à 0,06 mm sur 80% de la surface Nous avons remis en état les massifs car de nombreuses fissures couvraient la hauteur Les paliers ont été remplacés car les vibrations ont provoqué une casse du régule. Risque d'arrêt non planifié Nous avons relevé des jeux excessifs dans les rotules. Nous avons calé provisoirement avant changement

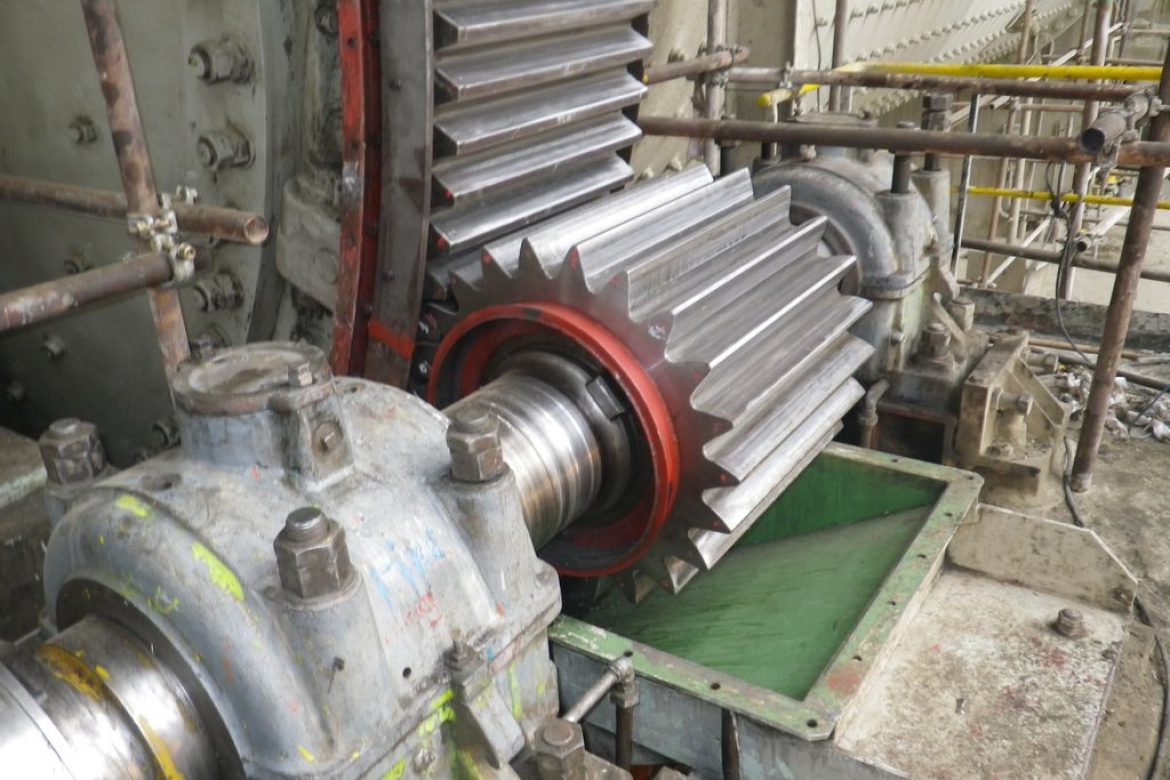

Les pignons ont été reprofilés sur place. Les paliers ont été contrôlés et les alignements également
Usure d'un des 2 pignons avant reprofilage. Valeur d'usure 1,8mm. Interférence et vibrations
Après reprofilage, les 2 pignons ont été rendus avec une tolérance à 0,06mm.
Le reprofilage couronne a permis de réduire la vibration de 45mm par seconde à moins de 8mm
Vue générale après usinage avec un gabarit de contrôle
La planéité est contrôlée, comme le pas et le profil à 0,06 mm sur 80% de la surface
Nous avons remis en état les massifs car de nombreuses fissures couvraient la hauteur
Les paliers ont été remplacés car les vibrations ont provoqué une casse du régule. Risque d'arrêt non planifié
Nous avons relevé des jeux excessifs dans les rotules. Nous avons calé provisoirement avant changement
