Alignement à l’arrêt

D’une importance capitale pour les équipements industriels, la qualité des réglages est essentielle pour optimiser la durée de vie lors d’un montage à neuf, une remise en fonctionnement ou suite à une remise en état par usinage (cas des galets et bandages).

Un alignement précis est vital

Nos activités en bandages supposent des capacités à régler correctement le tube tournant sous peine de détruire ou au minimum détériorer le travail exécuté.

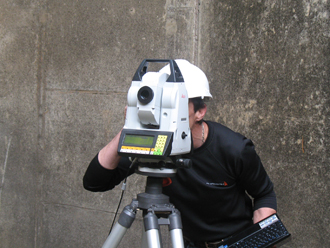

Mesures effectuées avec notre
matériel LEICA Total station.
Les changements de station
permettent de faire le tour d'un
équipement en changeant le
théodolite de place tout en
maintenant le référentiel x, y, z
d'origine.º

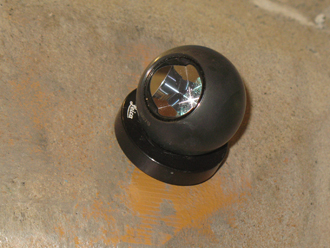

Les mesures sont effectuées à
l'aide d'un"coin de cube" ce qui
permet d'atteindre des mesures
extrêmement précises grâce
à l'auto centrage de la machine
L'ensemble des données
recueillies par notre système
LEICA sont transmises à l'état
BRUT sans commentaires
particuliers.
L'ensemble des pentes galets et
bandages sont transmises.

Ceci permet de comprendre les
braquages éventuels, les
contraintes axiales et les avaries
naissantes.

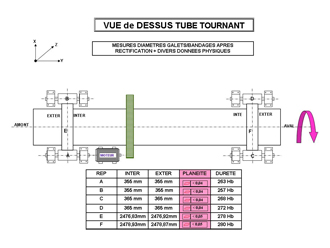

Les mesures des diamètres
intérieurs et extérieurs donnent
toutes les informations de
conicité.

Le réglage correct de 2 éléments
coniques est impossible car
générant des contraintes axiales.
Un usinage est alors nécessaire
pour régler des cylindres parfaits.

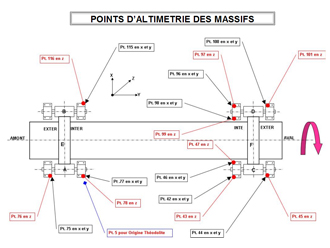

Des mesures d'altimétrie sur
massifs / niveaux peuvent être
proposées.

Ceci ouvre la porte à tout type
de mesure quelques soient les
industries (industries portuaires,
assemblages des pièces
automobiles, sucreries,
cimenteries, engrais, industries
chimiques, papeteries ...).

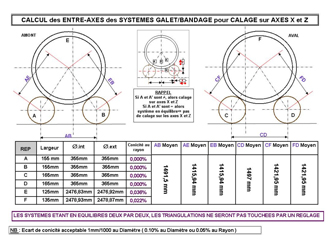

Un résumé des conicités et de
chaque entraxe donne des
informations sur le réglage en x,
z pour garantir les angles à 30°.

La triangulation est nécessaire
pour répartir les contraintes sur
chaque galet.

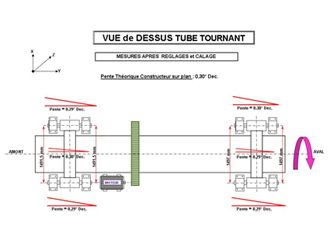

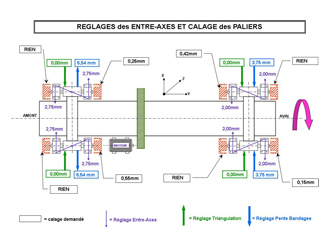

- les valeurs de calage pour
corriger les pentes des galets
- les valeurs de calage pour
corriger la pente du tube
- les valeurs de braquage
- l'ensemble des données de
calage respecte l'angle de 30°
par rapport à la verticale
Un tableau de synthèse reprend:

Nos prestations en alignement

Face à ce constat, nous nous sommes développés dans l’alignement via l’investissement dans une total station LEICA TDA 5005 en 2008 et matériel FARO ensuite, la mise au point de techniques spécifiques et la formation/recrutement de personnel qualifié. Ceci nous permet depuis de vous offrir:

Des caractéristiques de visée hors du commun

  • Haute précision de mesure avec réflecteur coin de cube (+/- 0.2mm à 60 mètres)
  • L’utilisation de réflecteurs sélectionnables (prismes, réflecteurs, coin-cube ccr)
  • Affichage des angles à 0.00001° près

Cet équipement peut nous permettre d’effectuer des mesures sur tout type d’application

  • Contrôles de niveau des massifs
  • Mesures sur rouleaux de machines à papier
  • Contrôle dimensionnel (une couronne par exemple)
  • Guidage et suivi d’assemblage de sous ensembles

et dans toutes les industries

Concernant la spécificité des fours, nos mesures sont effectuées à froid lors des arrêts. Il faut compter environ une journée de 10 heures pour 3 bandages.

A retenir

  • +/- 0,2 mmm précision de mesure à 60 mètres
  • 0,01 ° précision de nos mesures angulaires
  • Utilisation d’une total station LEICA et matériel FARO
