Géomètre GÉOMÈTRE

Rapport

Rapport géomètre

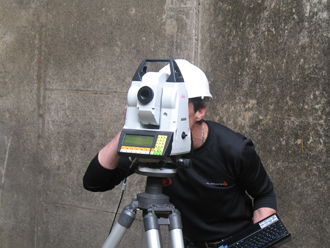

Mesures effectuées avec notre matériel LEICA Total station.
Les changements de station permettent de faire le tour d'un équipement en changeant le théodolite de place tout en maintenant le référentiel x, y, z d'origine.
Rapport géomètre

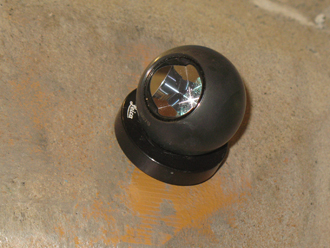

Les mesures sont effectuées à l'aide d'un "coin de cube" ce qui permet d'atteindre des mesures extrêmement précises grâce à l'auto centrage de la machine.
Rapport géomètre

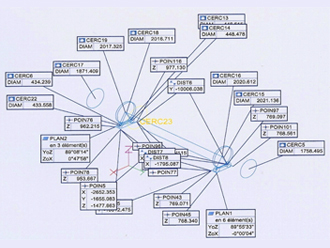

L'ensemble des données recueillies par notre système LEICA sont transmises à l'état BRUT sans commentaires particuliers.
Rapport géomètre

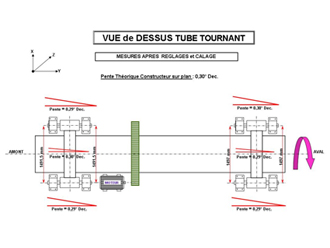

L'ensembles des pentes galets et bandages sont transmises.
Ceci permet de comprendre les braquages éventuels, les contraintes axiales et les avaries naissantes.
Rapport géomètre

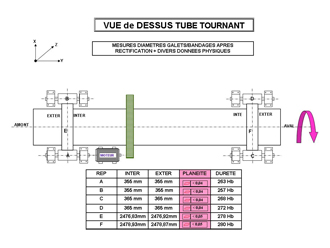

Les mesures des diamètres intérieurs et extérieur donnent toutes les informations de conicité.
Le réglage correct de 2 éléments coniques est impossible car générant des contraintes axiales.
Un usinage est alors nécessaire pour régler des cylindres parfaits.
Rapport géomètre

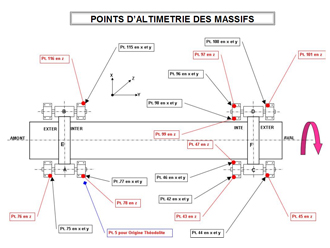

Des mesures d'altimètrie sur massifs / niveaux peuvent être proposées.
Ceci ouvre la porte à tout type de mesure quelque soit les industries (industries portuaires, assemblages des pièces automobiles, sucreries, cimenteries, engrais, industries chimiques, papeteries ...).
Rapport géomètre

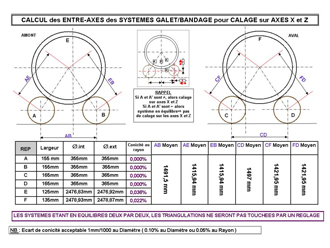

Un résumé des conicités et de chaque entraxe donne des informations sur le réglage en x, z pour garantir les angles à 30°.La triangulation est nécessaire pour répartir les contraintes sur chaque galets.
Rapport géomètre

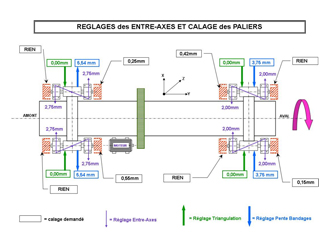

Un tableau de synthèse reprend :
- les valeurs de calage pour corriger les pentes des galets
- les valeurs de calage pour corriger la pente du tube
- les valeurs de braquage
- l'ensemble des données de calage respecte l'angle de 30° par rapport à la verticale.
