PIÈCES NEUVES

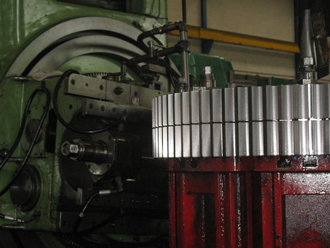

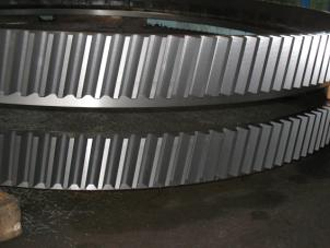

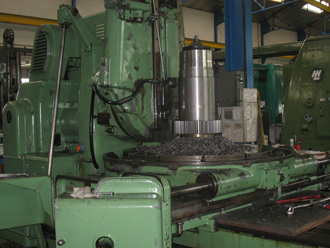

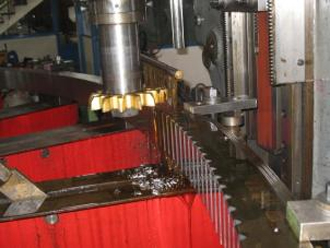

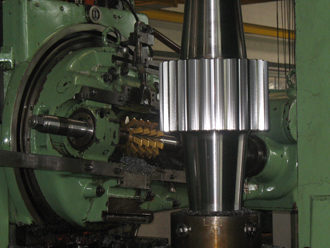

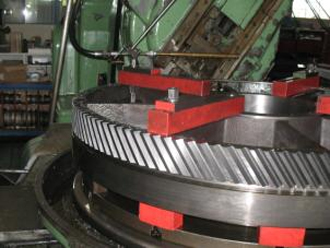

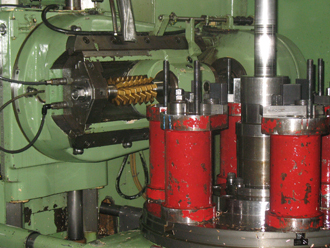

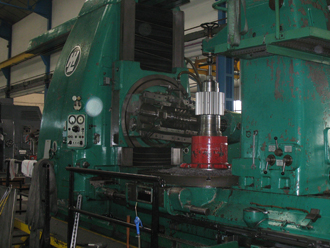

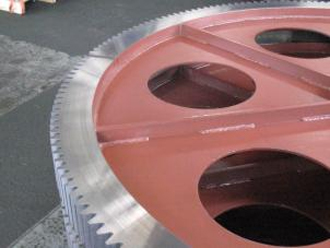

Fabrication des engrenages

L'usinage sur site reste notre priorité. En revanche, l'usure trop importante (épaisseur restante infèrieure à 50% du module) impose quelquefois le remplacement de certains engrenages. Les valeurs d'épaisseur restante, mesurée à l'aide de la mallette NOVEXA (gabarits) donnent des indications quant aux options d'usinage, usinage sur site ou fabrication en atelier.



















Visionée : Etape 1

1 2 3 4 5 6 7 8 9

NOVEXA, associé à un fabricant d'engrenage, vous propose la fourniture de pièces avec :

• Un logiciel de calcul et de tracé, KISSOFT/CADOR
• Un atelier d'usinage situé dans l'Ouest de la France
• Un partenaire européen dans les cas suivants :
• largeur de denture supérieure à 530 mm
• diamètre supérieure à 6000 mm
• Une compétence de contrôle et de réception des pièces
• La fourniture des gabarits associés et d'un programme de suivi disponible sur www.novexa.com (avec code d'accès sécurisé)
• Montage en nos ateliers si pignon monté claveté sur arbre.

Caractéristiques :

• Crémaillère, roue et vis sans fin, couple conique droits
• Pignon arbré, pignon claveté pignon seul
• Couronne montée sur virole ou roue dentée
• Taillage à denture droite, hélicoïdale, chevron, denture intérieure / extérieure, conique
• Module jusqu'à 50 mm
• Traitement de surface par induction, ...

Métallurgie :

Un certificat de matière est disponible.
Pour les couronnes, un contrôle ultrason en fonderie est réalisé sur demande.

Métrologie :

Nos usinages sont réalisés sur plan (validé par nos clients) et la notice de calcul (KISSOFT).
Concernant les engrenages nous garantissons :

• un usinage à développante de cercle
• la définition des tolérances de taillage selon l'application
• la fabrication de gabarits, dédiés au suivi de l'usure

Fonctionnement :

Notre fourniture s'inscrit toujours dans le cadre d'un chantier planifié. Nous effectuons ou encadrons sur demande tous les contrôles après usinage sur site.

• Réglage voile / faux rond
• Ajustement pignon couronne
• Contrôle des portées avant démarrage
• Réglage par équipements lasers (ligne d'arbre, réducteur)
