Les machines d'usinage Novexa

Nos machines sont entretenues après chaque intervention. Depuis de nombreuses années, nous entretenons une veille technologique permanente sur l'adaptation de nos machines.

Machine d'usinage Novexa

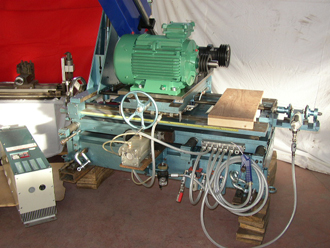

Machine de petite taille destinée aux usinages en sucrerie, déshydratation, engrais, chimie... Un variateur de 55 kW est disponible pour réduire les vitesses de défilement.

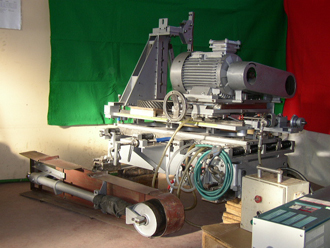

Machine d'usinage Novexa
Grosse machine destinée aux bandages de gros diamètres et largeur supérieure à 500 mm.

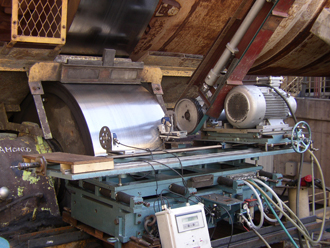

Machine d'usinage Novexa
Contrôle des diamètres en production. Nous utilisons un système de roulettes directement installé sur notre équipement.
Machine d'usinage Novexa

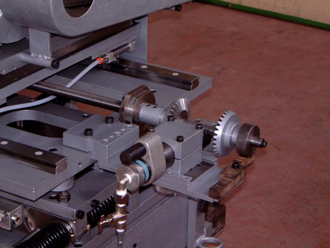

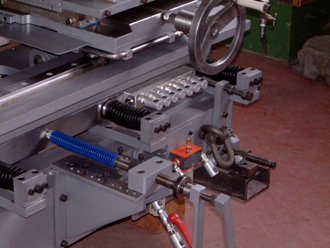

Détails de la machine concernant les avances.
Machine d'usinage Novexa
Notre équipement est régulièrement entretenu et fait l'objet d'améliorations techniques fréquentes.

Visionée : Etape 1

1 2 3 4 5
USINAGE À LA BANDE

L'usinage à la bande réalisé sur tous types de bandages et petits et gros diamètres quand les vitesses de défilement linéaires ne dépassent pas 7 mm/mètre. L'utilisation de patins sur nos machines assure le traitement des facettes/des plats sur jonction, et des défauts d'ovalisation.

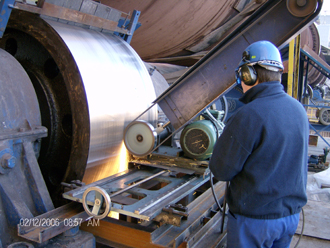

Machine d'usinage Novexa - Usinage à la bande

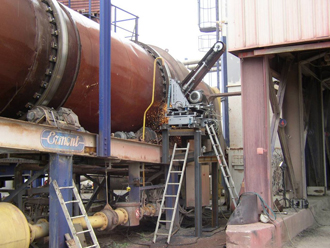

Usinage en cours sur bandage de cimenterie. On visualise parfaitement sur cette photo les défauts d'ovalisation.
Machine d'usinage Novexa - Usinage à la bande

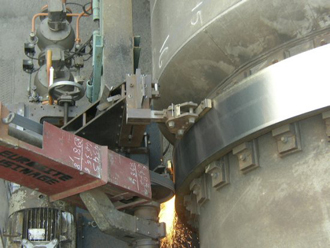

Visualisation des patins afin de suivre et respecter un usinage qui réduit l'ovalisation.

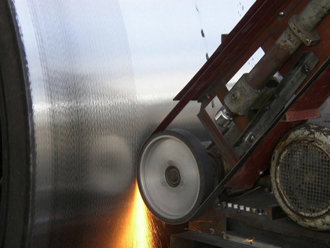

Machine d'usinage Novexa - Usinage à la bande

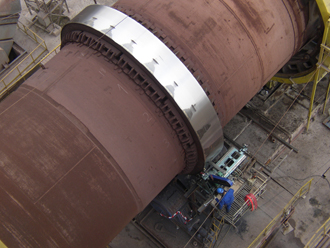

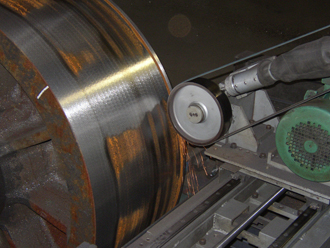

Usinage d'un bandage à l'aide de l'outil à bandes.
Machine d'usinage Novexa - Usinage à la bande
Usinage de galet de four de cimenterie. Aucune limite de diamètre n'est imposée.
L'usinage peut s'envisager à la bande ou à l'outil selon les vitesses de défilement linéaire.
Machine d'usinage Novexa - Usinage à la bande
Aspect après usinage. Les défauts de planéité sont contrôlés et doivent être inférieurs à 0,05 mm.
Machine d'usinage Novexa - Usinage à la bande
Usinage d'un galet.
Avant usinage, la cylindricité n'était pas parfaite.

Visionée : Etape 1

1 2 3 4 5 6
USINAGE À LA MEULE ET À L'OUTIL

Le choix de ce type d'usinage dépend de l'enlèvement de matière et de la vitesse de défilement linéaire.
L'usinage à la bande peut s'envisager sur galets et bandages.
L'usinage à l'outil n'est envisageable que sur les galets.

USINAGE GALETS GRANDS DIAMÈTRES

L'utilisation de l'usinage à l'outil dépend des vitesses de défilement et de la vitesse de rotation.

USINAGE GALETS GRANDE VITESSE

Dans le cas de vitesses de rotation très élevées, seul l'usinage à l'outil est envisageable.

USINAGE DES FLANCS

Nous pouvons intervenir sur tout type d'équipement. Nos machines permettent l'usinage de flancs de bandage et de butées.

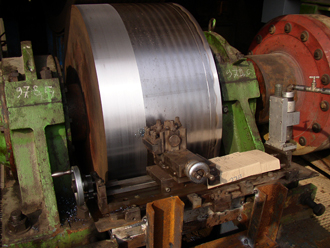

Machine d'usinage Novexa - Usinage à la meule et à l'outil
L'outil est installé sur une glissière simple.

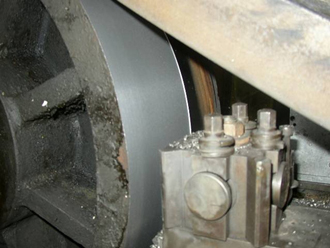

Machine d'usinage Novexa - Usinage à la meule et à l'outil
L'usinage sur site est comparable à l'usinage en atelier en terme de qualité. Les écarts de diamètre recherché entre le bord droit et le bord gauche doivent être inférieurs à 1/1000 (largeur) mm au diamètre.
Machine d'usinage Novexa - Usinage à la meule et à l'outil

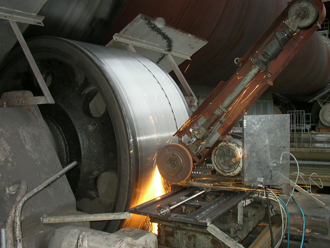

Usinage à la meule sur galets de four. Cette technique est moins employée compte tenu des contraintes de vitesse et d'usure de la meule.

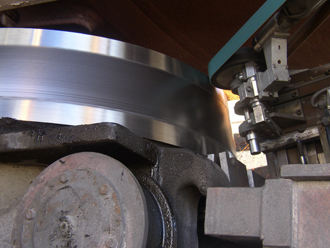

Machine d'usinage Novexa - Usinage des flancs

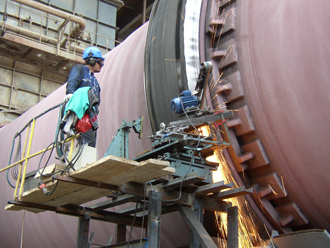

Usinage des flancs d'un bandage de four en cimenterie.
Machine d'usinage Novexa - Usinage des flancs
Usinage d'un flanc de butée de four. Enlèvement des 2 épaulements avant surfaçage général.
Machine d'usinage Novexa - Usinage des flancs

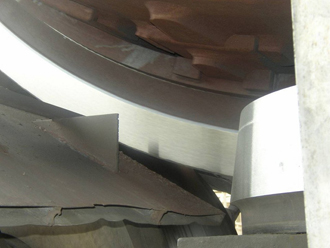

Après rectification, l'état de surface général est parfait.

Visionée : Etape 1

1 2 3 4 5 6

Nos machines sont adaptées à tous les types d'industries. Nos techniciens sont formés au respect des contrôles métrologiques pour une bonne préparation des réglages.

Les régles de sécurité sont prioritaires et chaque technicien est impliquées dans notre politique sécurité.
Objectif : ZERO Accident.
